Come si identifica un regolatore automatico del gioco?

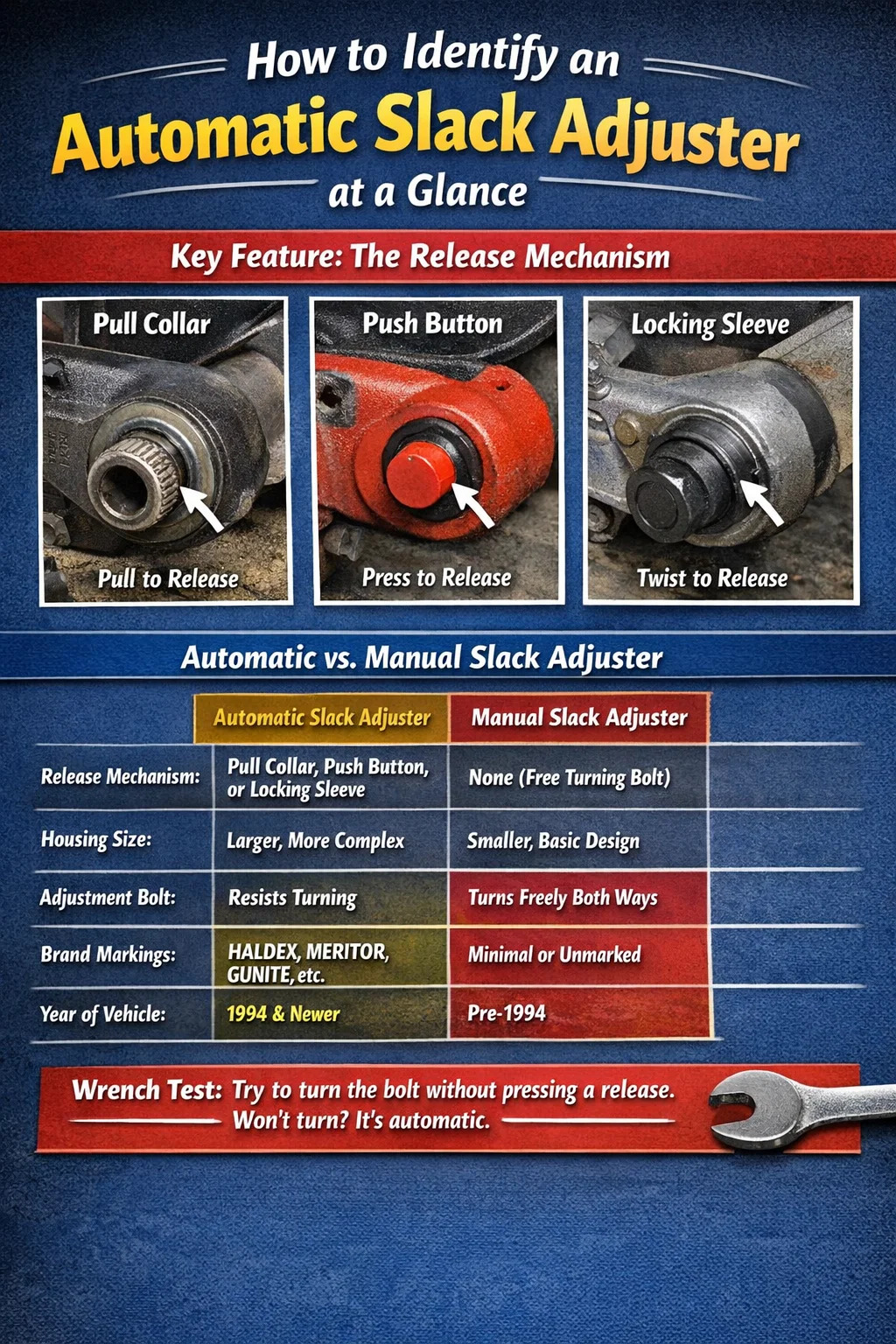

Come identificare a colpo d'occhio un regolatore automatico del gioco

Un regolatore automatico del gioco può essere identificato da la presenza di un meccanismo di sgancio sul corpo del regolatore — un collare a tirante, un pulsante o un manicotto di bloccaggio — situato vicino al bullone di regolazione dell'ingranaggio a vite senza fine. Questa funzione di rilascio è l'indicatore visivo più affidabile che distingue un regolatore del gioco automatico (ASA) da uno manuale. Su un regolatore manuale, il bullone esagonale gira liberamente in entrambe le direzioni senza meccanismo di bloccaggio. Su un regolatore automatico, lo stesso bullone è protetto da un sistema di frizione o nottolino che impedisce l'arretramento accidentale durante il normale funzionamento del freno.

Al di là del meccanismo di rilascio, regolatori automatici del gioco tendono anche ad avere a alloggi più grandi e complessi rispetto alle unità manuali, spesso con segni di fusione visibili, loghi di marchi e timbri dei numeri di parte sul corpo del regolatore. Se sei sotto un camion o un rimorchio e non sei sicuro di quale tipo stai guardando, il controllo più veloce è questo: prova a girare il bullone dell'ingranaggio a vite senza fine senza premere o tirare nulla. Se resiste o non si muove affatto, quasi sicuramente stai guardando un regolatore automatico con la frizione innestata.

Le sezioni seguenti analizzano ulteriormente i dati in base a caratteristiche fisiche, contrassegni specifici del marchio, requisiti di età del veicolo e scenari di identificazione del mondo reale.

La base giuridica: perché i regolatori automatici del margine di flessibilità sono ora standard

Prima di addentrarsi nell’identificazione fisica, è utile comprendere il contesto normativo. Sotto 49 CFR 393,53 , la Federal Motor Carrier Safety Administration (FMCSA) richiede che tutti i veicoli a motore commerciali con freni ad aria siano prodotti a partire da tale data 20 ottobre 1994 da equipaggiare con regolatori automatici del gioco. Ciò si applica a trattori, rimorchi, autobus e qualsiasi altro CMV con freni ad aria compressa superiore a 10.000 libbre GVWR.

Cosa significa in pratica: se stai lavorando su un camion o un rimorchio costruito negli ultimi 30 anni, dovresti aspettarti che i regolatori del gioco automatici siano predefiniti. I regolatori manuali sui veicoli successivi al 1994 rappresentano una modifica non conforme, un'applicazione speciale o militare oppure un'apparecchiatura che è stata sottoposta a manutenzione in modo errato. Se vedi quello che sembra essere un regolatore manuale su un veicolo più recente, è un segnale di allarme che vale la pena indagare prima di eseguire qualsiasi intervento sui freni.

I veicoli precedenti al 1994 - vecchi camion diritti a un asse, rimorchi vintage, alcuni autobus di trasporto pubblico - possono ancora legittimamente utilizzare regolatori manuali. Per questi ultimi il metodo di identificazione è diverso, trattato nella sezione dedicata di seguito.

Caratteristiche fisiche che identificano un regolatore automatico del gioco

Quando ispezioni fisicamente un gruppo freno, cerca queste caratteristiche specifiche sul braccio di regolazione e sull'alloggiamento:

Il meccanismo di rilascio

Questa è la caratteristica distintiva. Ogni regolatore automatico del gioco ha una qualche forma di sistema di rilascio integrato nell'alloggiamento dell'ingranaggio a vite senza fine. Le tre configurazioni più comuni sono:

• Tirare il colletto: Un anello cilindrico attorno all'albero del bullone di regolazione che deve essere tirato verso l'esterno e trattenuto per disinnestare la frizione interna. Trovato su Haldex e molti modelli Gunite. Il collare è generalmente zigrinato o nervato per garantire la presa e si trova a filo con l'alloggiamento quando innestato.
• Pulsante: Un pulsante montato lateralmente sull'alloggiamento del regolatore, solitamente caricato a molla, che disinnesta il nottolino quando viene premuto. Comune sui regolatori Meritor (Rockwell). Il pulsante è in genere 8–12 mm di diametro e si trova in una tasca incassata sul lato dell'alloggiamento dell'ingranaggio a vite senza fine.
• Manicotto o cappuccio di bloccaggio: Un cappuccio o manicotto protettivo sopra il bullone di regolazione che incorpora la funzione di rilascio. Meno comune ma riscontrato su alcuni regolatori delle specifiche europee utilizzati nelle operazioni con flotte miste.

Se vedi una di queste caratteristiche vicino al bullone dell'ingranaggio a vite senza fine, stai guardando un regolatore automatico del gioco. Nessuna eccezione.

Dimensioni e complessità degli alloggi

I regolatori automatici del gioco hanno un alloggiamento dell'ingranaggio a vite senza fine notevolmente più grande rispetto ai regolatori manuali. L'alloggiamento deve contenere il meccanismo della frizione, il nottolino e la molla interna, quindi è più ingombrante. L'alloggiamento di un regolatore manuale è compatto e semplice, essenzialmente è solo una fusione attorno all'ingranaggio a vite senza fine. L'alloggiamento di un regolatore automatico è tipicamente 50–75% più grande nella sezione dell'ingranaggio a vite senza fine , spesso di sezione trasversale approssimativamente rettangolare o ovale rispetto alla forma più snella di un'unità manuale.

Dimensioni e profondità del bullone esagonale

Il bullone di regolazione su un regolatore del gioco automatico è generalmente leggermente incassato nell'alloggiamento o protetto dal collare di rilascio, anziché essere completamente esposto. Le dimensioni esadecimali comuni sono 3/4" sulle unità Haldex , 9/16" sulla maggior parte delle unità Meritor , e 5/8" sulle unità Gunite . Su un regolatore manuale, il bullone è completamente esposto senza hardware circostante.

Contrassegni e stampigliature di fusione

La maggior parte dei regolatori automatici del gioco hanno il nome o il logo del produttore direttamente nell'alloggiamento del regolatore, insieme a un codice articolo, alla lunghezza del braccio e spesso a una freccia della direzione di installazione. I contrassegni comuni includono "HALDEX", "MERITOR", "GUNITE", "BENDIX" o codici parte numerici come i prefissi "MGM" o "HB". I regolatori manuali provenienti da cicli di produzione più vecchi sono spesso non contrassegnati o riportano solo codici di fusione minimi.

Guida all'identificazione marchio per marchio dei regolatori automatici del gioco

Ciascuno dei principali produttori dispone di segnali visivi coerenti in tutte le proprie linee di prodotti di regolatori automatici del gioco. Conoscerli rende l'identificazione più rapida, soprattutto in condizioni sporche o di scarsa illuminazione sotto un veicolo.

Regolatori di gioco automatici Haldex

Haldex è uno dei marchi più diffusi nelle flotte nordamericane. I loro regolatori automatici sono identificabili da:

• Un prominente collare di sgancio a trazione con una superficie di presa zigrinata che circonda il bullone esagonale da 3/4".
• "HALDEX" impresso in lettere in rilievo sul corpo del regolatore
• Un alloggiamento per ingranaggi a vite senza fine relativamente rettangolare con angoli arrotondati
• Lunghezze del braccio che vanno da Da 5,5" a 6,5" , stampato o fuso vicino al foro del perno della cerniera
• Un ingrassatore (zerk) sull'estremità dell'alloggiamento dell'ingranaggio a vite senza fine, tipicamente con filettatura 1/4"-28

I regolatori Haldex sono comuni su Freightliner, Volvo e molti assali per rimorchi, compresi quelli di Hendrickson e Dana.

Regolatori automatici del gioco Meritor (Rockwell).

I leve freno automatiche Meritor sono identificabili da:

• A pulsante montato lateralmente sull'alloggiamento dell'ingranaggio a vite senza fine: questo è l'identificatore Meritor più distintivo
• "MERITOR" o "ROCKWELL" fuso nell'alloggiamento (le unità di produzione più vecchie spesso leggono "ROCKWELL")
• A Bullone di regolazione esagonale da 9/16". , leggermente incassato nella faccia dell'alloggiamento
• Un alloggiamento per ingranaggi a vite senza fine di forma più ovale rispetto al profilo squadrato Haldex
• Comune sui camion Peterbilt, Kenworth, International e Mack

Regolatori automatici del gioco Gunite

I regolatori Gunite (ora parte della famiglia Accuride) sono comuni sui rimorchi e sugli autobus più vecchi. I marcatori di identificazione includono:

• A meccanismo di rilascio del collare a tirare , simile nel concetto a Haldex ma con un profilo leggermente diverso, spesso più cilindrico
• "GUNITE" impresso sul corpo, talvolta accompagnato da un codice che inizia con "ASA"
• A Bullone esagonale da 5/8". in molte applicazioni
• Sensazione di ingranaggio a vite particolarmente rigido a causa delle tolleranze interne più strette, spesso scambiate per un regolatore grippato al primo incontro

Regolatori automatici del gioco Bendix

I regolatori Bendix compaiono più frequentemente sugli scuolabus e sui camion di media portata. Sono identificabili da:

• "BENDIX" o "BW" fuso sull'alloggiamento
• A tirare il rilascio del collare con una finitura liscia (non zigrinata) - sensazione tattile leggermente diversa da Haldex
• Un alloggiamento più compatto rispetto alle unità Meritor o Haldex con la stessa lunghezza del braccio
• Comunemente abbinato ai componenti del freno della fondazione Bendix sullo stesso asse

Dispositivo di regolazione del gioco automatico e manuale: confronto affiancato

La tabella seguente riassume le principali differenze visive e funzionali tra i regolatori di gioco automatici e manuali, utili come riferimento rapido quando si esegue un'ispezione con apparecchiature sconosciute:

Come confermare il tipo quando l'ispezione visiva non è conclusiva

In condizioni reali di officina, i regolatori del gioco sono spesso incrostati di sporcizia stradale, grasso e ruggine. I contrassegni di fusione potrebbero essere illeggibili e il meccanismo di rilascio potrebbe essere oscurato. Quando ciò accade, utilizza questi metodi di conferma aggiuntivi:

La prova della chiave inglese

Montare la chiave corretta sul bullone di regolazione e applicare una forza di rotazione moderata in senso antiorario senza premere alcun pulsante o tirare alcun collare. Su un regolatore del gioco automatico, il bullone lo farà resistere o non muoversi affatto — la frizione interna impedisce l'arretramento senza che lo sblocco sia inserito. Su un regolatore manuale, il bullone girerà con il normale sforzo della chiave. Questo è un test affidabile che dura circa 5 secondi e non richiede la pulizia del corpo del regolatore.

Controlla la data di produzione del veicolo

La targhetta del numero di identificazione del veicolo (VIN) sullo stipite della porta o sull'esterno della cabina riporta la data di produzione. Se il veicolo è stato costruito dopo l'ottobre 1994 , la legge federale richiede regolatori automatici del margine di flessibilità. Ciò restringe considerevolmente la tua identificazione: se si tratta di un camion successivo al 1994 e il regolatore non ha un meccanismo di rilascio evidente, qualcosa è stato modificato o installato erroneamente e necessita di ulteriori indagini.

Cerca il numero di parte

Se riesci a leggere qualsiasi codice articolo dall'alloggiamento del regolatore, anche parzialmente, fai un riferimento incrociato con il catalogo del produttore. Haldex, Meritor e Bendix gestiscono tutti database di parti online. Un prefisso del codice prodotto "MGM-" indica tipicamente Meritor, i prefissi "90-" o "HA-" indicano Haldex e "ASA" in qualsiasi posizione conferma che si tratta di un regolatore del gioco automatico indipendentemente dalla marca. Molti cataloghi O'Reilly, FleetPride e Truck Parts & Equipment contengono anche riferimenti incrociati a questi numeri con una chiara designazione ASA rispetto a quella manuale.

Consultare l'etichetta delle specifiche dei freni del veicolo

Molti camion e rimorchi hanno un'etichetta con le specifiche dei freni rivettata o imbullonata al telaio del veicolo vicino all'asse posteriore o all'interno dello stipite della porta. Questa etichetta elenca le dimensioni della camera del freno, la lunghezza del braccio di regolazione e il tipo di regolatore. Un tag che legge "ASA" o "Auto Slack" è conclusivo. Se l'etichetta manca, cosa comune sui rimorchi più vecchi, utilizza i metodi di ispezione fisica sopra indicati.

Identificazione di un regolatore automatico del gioco malfunzionante

Identificare un regolatore automatico del gioco non significa solo distinguerlo da uno manuale, ma significa anche riconoscere quando il regolatore automatico non riesce a svolgere il suo lavoro. Un regolatore automatico del gioco malfunzionante è una delle cause più comuni di violazioni dei freni fuori servizio in Nord America, rappresentando una quota significativa di citazioni relative ai freni durante i blitz di ispezione CVSA.

Segni che il regolatore automatico non si autoregola

• La corsa dell'asta di spinta supera il limite legale a 90 psi per un'applicazione di servizio: per una camera standard Tipo 30, tale limite è 2,0 pollici. Qualsiasi cosa in più su un freno che dovrebbe essere a regolazione automatica è un indicatore di malfunzionamento.
• L'ictus lo è crescendo progressivamente attraverso ispezioni consecutive senza alcuna sostituzione del rivestimento. Un regolatore automatico integro mantiene la corsa entro un intervallo costante anche quando il rivestimento si usura: non consente una deriva graduale.
• Il regolatore stringe eccessivamente dopo l'applicazione dei freni, provocando il trascinamento o il bloccaggio della ruota a bassa velocità. Ciò indica che il nottolino si blocca in modo troppo aggressivo, solitamente a causa di una molla della frizione danneggiata o usurata.
• Il bullone dell'ingranaggio a vite senza fine gira liberamente senza inserire lo sblocco - significa che la frizione interna si è usurata e il regolatore si comporta effettivamente come un'unità manuale che non mantiene la posizione.
• Prova visiva di alloggiamento incrinato o rotto , braccio piegato o un perno con cerniera con più di 1/8" di gioco laterale: ognuno di questi fattori rende il regolatore non funzionante indipendentemente dal fatto che il meccanismo della frizione stesso sia intatto.

Le normative FMCSA proibiscono esplicitamente di compensare un dispositivo di regolazione automatico del gioco difettoso mediante la regolazione manuale. Sotto 49 CFR 393,53(b) , se un regolatore automatico richiede un intervento manuale ripetuto per rimanere entro i limiti della corsa, il regolatore deve essere sostituito e non regolato nuovamente. Si tratta di un problema di conformità, non solo di una preferenza di manutenzione.

Lunghezza del braccio del regolatore automatico del gioco: come leggerla e verificarla

La lunghezza del braccio è una specifica fondamentale che viene stampata o fusa su ogni regolatore del gioco automatico. Si misura dal centro del foro dell'albero della camma a S al centro del foro del perno con testa . Questa misurazione determina il vantaggio meccanico fornito dal regolatore e deve corrispondere alle specifiche del freno del veicolo.

Lunghezze del braccio comuni nelle flotte nordamericane:

• 5,5 pollici - più comune sugli assi sterzanti e su alcuni assi motori più leggeri
• 6,0 pollici — standard per la maggior parte degli assi motori tandem e degli assi rimorchiati
• 6,5 pollici - utilizzato su alcuni assali per rimorchi per trasporti pesanti e speciali con camere dei freni più grandi

La lunghezza del braccio è generalmente stampigliata vicino all'estremità del foro del perno con testa come un numero come "5.5", "6" o "6-1/2". Su alcune unità Meritor, appare come un numero in rilievo anziché come un numero stampato. Quando si sostituisce un regolatore automatico del gioco, la sostituzione deve corrispondere esattamente alla lunghezza del braccio originale: l'utilizzo di un braccio da 5,5 pollici laddove è stato specificato uno da 6 pollici riduce la coppia frenante di circa 8,3% , che corrisponde a una riduzione misurabile e potenzialmente pericolosa della forza di arresto.

Orientamento dell'installazione: regolatori automatici del gioco a destra e a sinistra

I regolatori automatici del gioco sono manuali, il che significa che sono progettati per il lato sinistro (conducente) o destro (passeggero) dell'asse. L'installazione del regolatore nella mano sbagliata fa sì che la frizione interna lavori contro la direzione di applicazione del freno invece che con essa, con conseguente il regolatore si allenta anziché stringere quando si applicano i freni — una modalità di guasto pericolosa che potrebbe non essere immediatamente evidente durante un'ispezione statica.

Come identificare la mano corretta:

• Cerca un freccia o contrassegno "R" / "L". fuso o stampato sul corpo del regolatore. Molti regolatori Haldex e Meritor contrassegnano la direzione di rotazione dell'albero a camme o hanno designazioni esplicite sinistra/destra.
• Alcuni regolatori lo sono universale (ambidestro) - lavorano su entrambi i lati. Questi sono identificati dall'assenza del contrassegno L/R e dalle descrizioni dei codici che includono "universale" o "ambientale".
• In caso di dubbi, controllare le specifiche del freno OEM per l'asse. Le specifiche indicheranno se è necessario un regolatore manuale o universale e, in tal caso, a quale lato si applica ciascun codice.

Un regolatore automatico del gioco installato su un veicolo installato con la mano sbagliata può superare un'ispezione statica perché l'ingranaggio a vite senza fine e l'alloggiamento sembrano corretti: il guasto diventa evidente solo durante i test dinamici o quando la corsa viene misurata dopo ripetute applicazioni dei freni e si riscontra che cresce anziché rimanere costante.

Identificazione automatica del regolatore del gioco durante un'ispezione pre-viaggio o DOT

Durante un'ispezione pre-viaggio o un controllo formale dei freni DOT, non è previsto che conducenti e ispettori eseguano uno smontaggio meccanico completo per identificare il tipo di regolatore. Tuttavia, è possibile eseguire diversi controlli dall'esterno del passaruota per verificare che il regolatore automatico del gioco sia presente e funzionante:

1. Controllo presenza visiva: Guardare attraverso l'apertura della ruota (o utilizzare una torcia elettrica) per individuare il braccio di regolazione tra l'asta di spinta della camera d'aria e l'albero della camma a S. Conferma di poter vedere l'alloggiamento dell'ingranaggio a vite senza fine con un collare di rilascio o un pulsante visibile: ciò conferma che è installata un'unità automatica.
2. Misurazione della corsa: Con un aiutante che applica una pressione del freno di servizio di 90 psi, misurare la corsa dell'asta di spinta utilizzando un righello o un misuratore della corsa del freno. Confronta con il limite per il tuo tipo di camera. La corsa entro le specifiche senza alcuna regolazione manuale recente conferma che l'ASA funziona.
3. Controllo della corsa libera: Con i freni rilasciati, l'asta di spinta dovrebbe avere Da 5/8" a 3/4" di corsa libera prima che si avverta resistenza. Questo è lo spazio mantenuto dal regolatore automatico. Una corsa troppo libera (oltre 1 pollice) suggerisce una regolazione insufficiente; l'assenza di corsa libera suggerisce un serraggio eccessivo o un regolatore grippato.
4. Consistenza del tratto post-applicazione: Applicare e rilasciare i freni 10 volte, quindi misurare nuovamente la corsa. Se la corsa è cambiata in modo significativo, soprattutto se è aumentata, il regolatore automatico non funziona correttamente.

Le ispezioni CVSA di livello 1 includono controlli di regolazione dei freni su ogni posizione dei freni. Gli ispettori misurano la corsa applicata e la confrontano con i limiti del tipo di camera. Un veicolo con 20% o più dei freni non sono regolati si trova ad affrontare un ordine di fuori servizio. Su un autoarticolato standard a 18 ruote con 10 posizioni del freno di servizio, ciò significa solo 2 freni fuori regolazione può mettere fuori servizio l'intero impianto.

Domande frequenti sull'identificazione dei regolatori automatici del gioco

Un regolatore del gioco automatico può sembrare identico a uno manuale se manca il collare di rilascio?

È improbabile ma possibile. Se un collare di trazione si è rotto o è stato rimosso, il bullone esagonale sottostante e l'alloggiamento dell'ingranaggio a vite senza fine sono ancora visibili, ma il bullone resisterà comunque alla rotazione senza il meccanismo di rilascio, perché la frizione interna è intatta. Il test della chiave inglese (provare a girare il bullone in senso antiorario senza alcuna azione di rilascio) lo rivelerà comunque come un'unità automatica anche se il collare stesso è danneggiato.

Esistono regolatori automatici del gioco per i sistemi frenanti a disco pneumatici?

I sistemi di freni a disco pneumatici non utilizzano affatto un braccio di regolazione del gioco tradizionale. Hanno un meccanismo di regolazione integrato nel corpo della pinza. Questi sistemi compensano automaticamente l'usura delle pastiglie internamente, ma il componente non è chiamato regolatore del gioco: viene chiamato regolatore dell'usura delle pastiglie o regolatore interno. Quando si identificano i componenti del freno su un asse con freno a disco, l'assenza di un braccio di regolazione esterno è di per sé l'identificatore che si ha a che fare con un sistema a disco.

Cosa succede se trovo un regolatore del gioco manuale su un camion successivo al 1994?

Questo è un problema di conformità. Secondo le normative FMCSA, è illegale utilizzare un VMC con freno ad aria compressa successivo al 1994 nel commercio interstatale con un regolatore del gioco manuale installato. Il veicolo deve essere messo fuori servizio finché non viene installato il corretto regolatore automatico. Alcuni telai precedenti al 1994 ricevono nuove carrozzerie o cabine, creando confusione: verifica sempre utilizzando la data di produzione della targhetta VIN anziché supporre in base all'aspetto esteriore del veicolo.

C'è differenza tra un regolatore del gioco "autoregolante" e uno "automatico"?

No, questi termini sono usati in modo intercambiabile nel settore. "Regolatore automatico del gioco", "regolatore del gioco autoregolante" e "ASA" si riferiscono tutti alla stessa categoria di dispositivo: uno che mantiene automaticamente la corretta regolazione del freno attraverso un meccanismo a nottolino o frizione attivato durante i cicli di applicazione e rilascio del freno.
